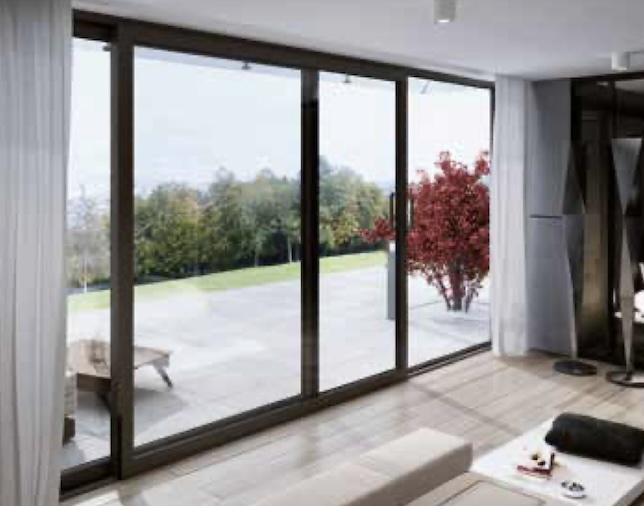

ALUPROF MB-59HS – Aluminium hefschuifamen met 2 of 3 rails, voor één of twee openschuivende raamdelen
Korte beschrijving
Schuiframen MB-59 HS ST en MB-59 HS HI, kozijnen en vleugels samengesteld uit thermisch onderbroken aluminium profielen. Driekamerconstructie, met een centrale isolerende kamer met brede warme afstandhouders.
Materialen
- Basismateriaal profielen: 100 % recycleerbaar aluminium
- Thermische isolator: Polyamide, versterkt met 25% glasvezel.
- Materiaal afdichtingsprofielen: soepel EPDM (volgens TV 221)
- Oppervlaktebehandeling: gepoederlakt of geanodiseerd.
Afmetingen
- Bouwdiepte profiel 2 rails: 120 mm.
- Bouwdiepte profiel 3 rails: 199 mm.
- Maximale afmetingen vleugel: H tot 2800 mm, L tot 3300 mm.
- Maximaal gewicht vleugel: 300 kg.
Het gamma omvat zowel kozijnen voor tweerailssysteem als voor drierailssysteem, waardoor dubbele en driedubbele schuiframen mogelijk zijn, tot een breedte van 3 x 3,3 m.

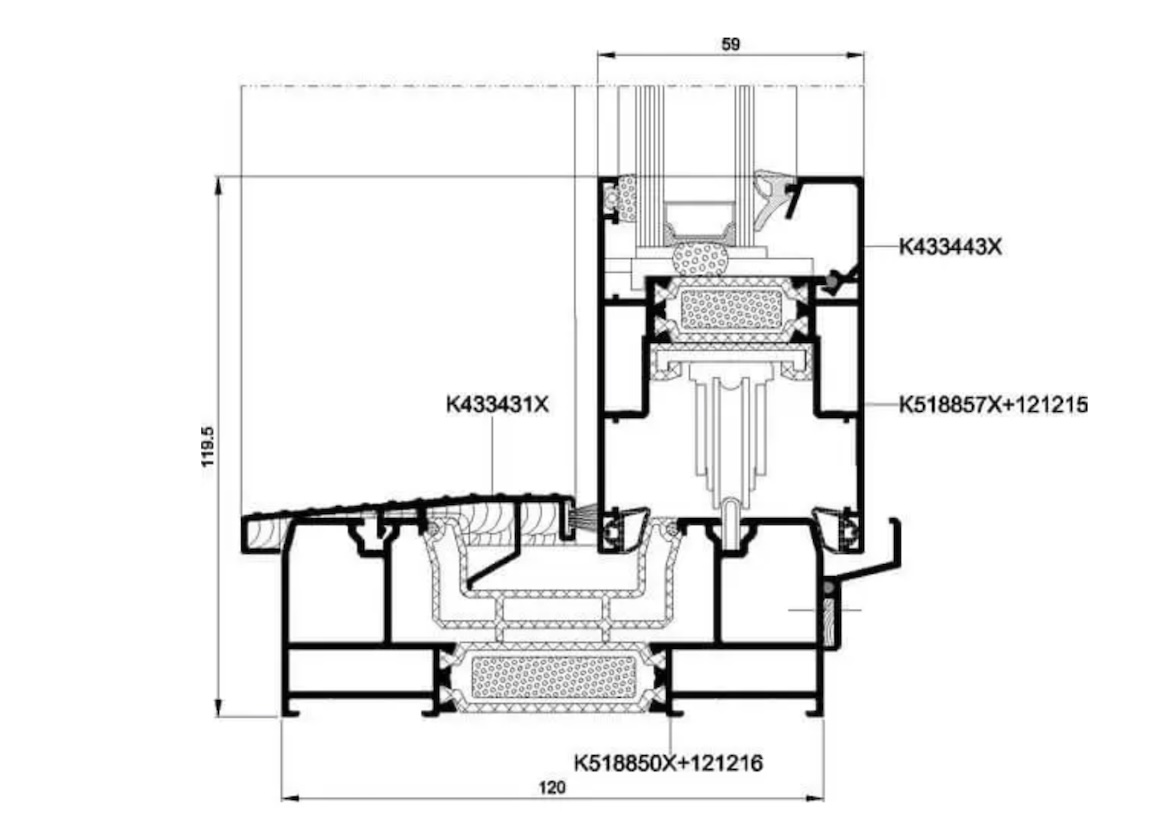

Met een standaard onderprofiel is de systeemhoogte onderaan (kader+vleugel) 119,5 mm. Met een verlaagd onderprofiel is de systeemhoogte onderaan (kader+vleugel) 91 mm. Dit verlaagde onderprofiel zorgt er dus voor dat de toegang makkelijker wordt.
Mechanische weerstand en stabiliteit:
- Weerstand tegen windbelasting volgens STS 52:2005: klasse C3 volgens NBN EN 12210:2000 + /AC:2002
Hygiëne, gezondheid, milieu:
- Waterdichtheid volgens STS 52:2005: klasse 9A (600 Pa) volgens NBN EN 12208:2000.
- Luchtdoorlatendheid volgens STS 52:2005: klasse 3 volgens NBN EN 12207:2000
Energiebesparing en warmtebehoud:
Afhankelijk van het type beglazing.
- Warmtedoorgangscoëfficiënt volgens NBN EN ISO 10077-2:2012: Uf = 1,8 W/(m².K) voor basisuitvoering
